BF-TR8500數字中繼臺是一款面向機場碼頭、物流運輸、大型酒店等行業及工商業市場的高性價比數字中繼臺。攻克通信盲區難點，充分滿足涉及大區覆蓋、跨區域覆蓋及組網要求靈敏度高等無線通信應用群體的需求;同頻同播與智能IP互聯的應用進一步解決部分專業用戶的痛點，如頻率資源緊缺、跨區指揮調度等。
高功率全頻設計
BF-TR8500數字中繼臺提供全頻段設計和國內核準30W大發射功率，最大支持50W發射功率，用戶可根據自身業務需求選擇更優的發射功率，靈活滿足國內外各行業的不同頻點需求，幫助用戶實現大幅度通訊覆蓋范圍提升。
高靈活IP互聯(選配)
BF-TR8500數字中繼臺支持無中心IP互聯和可選適配智能IP互聯系統。智能IP互聯功能可通過IP網絡，將多個TR8500數字中繼臺構建成為一個更大范圍的專業無線通信網絡，靈活地對這些中轉臺進行分組、信道重新劃分，從而能夠將日常巡更和應急情況下的用戶需求良好地結合在一起，作為SDC系統組網的網絡節點，并接受調度中心統一指揮管理。
標準機架式結構

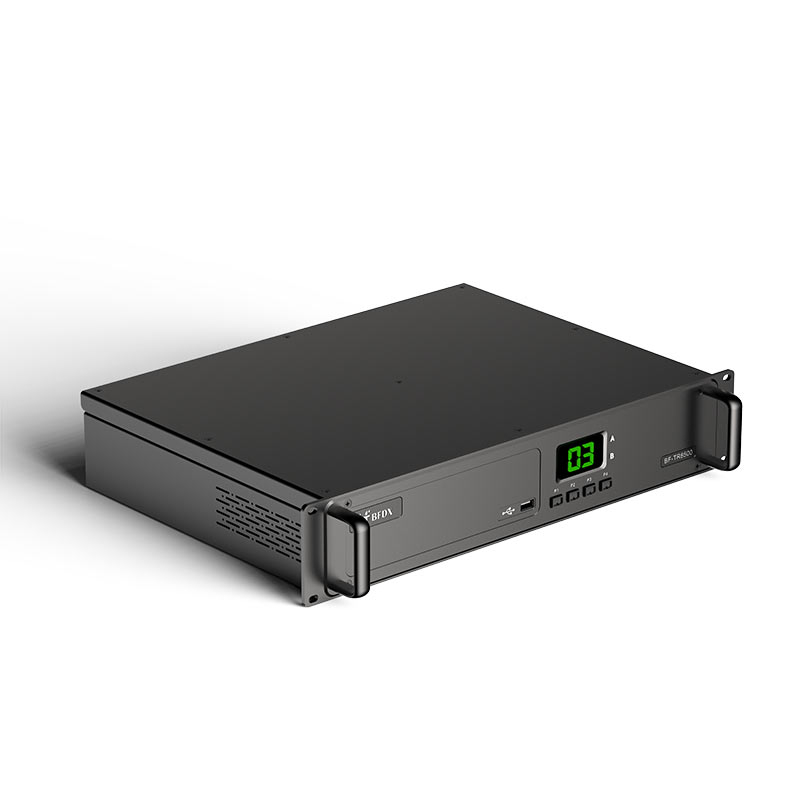

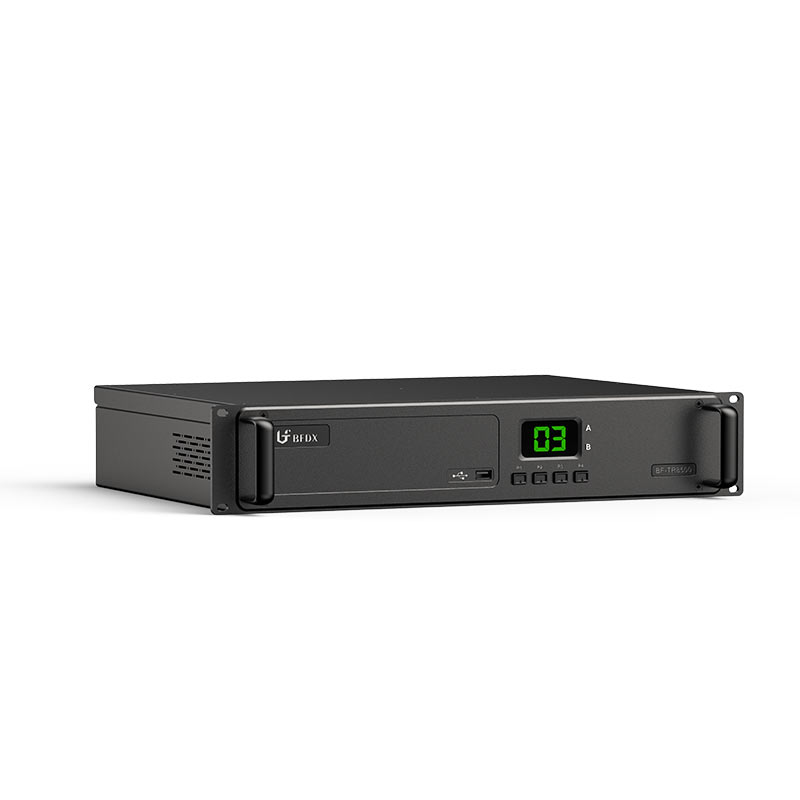

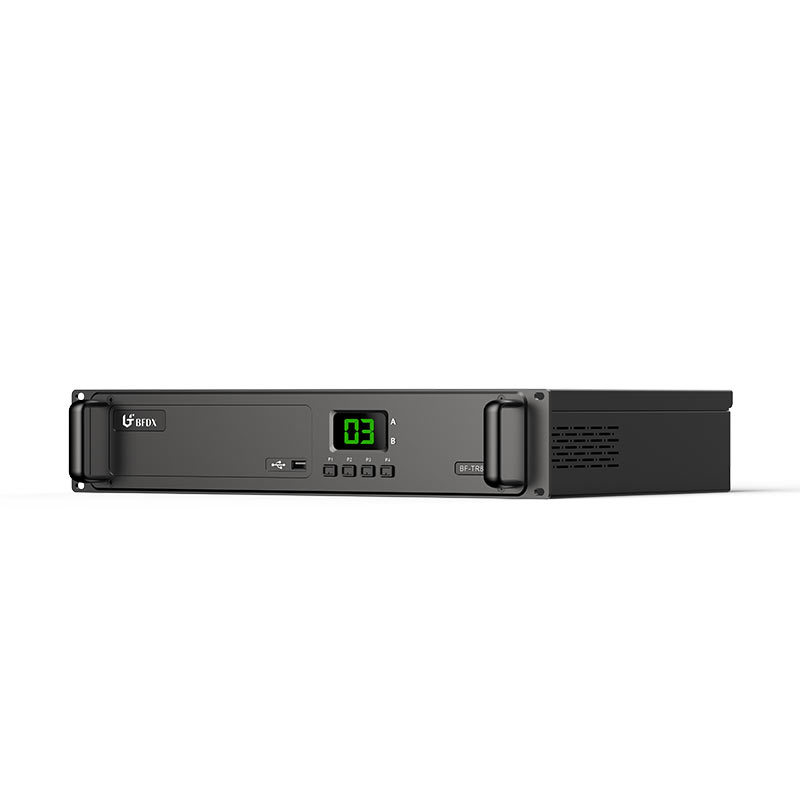

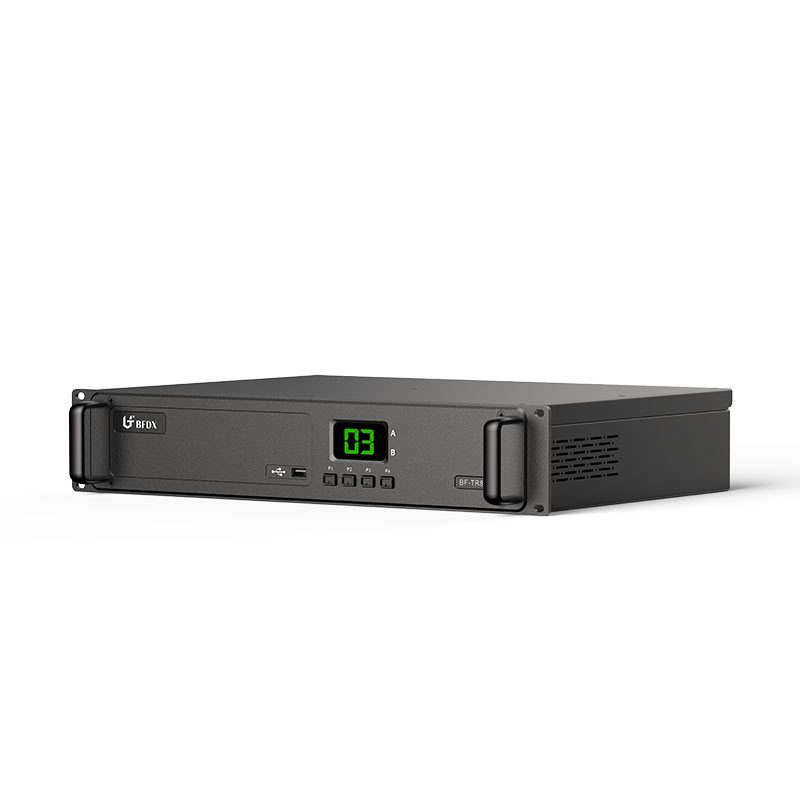

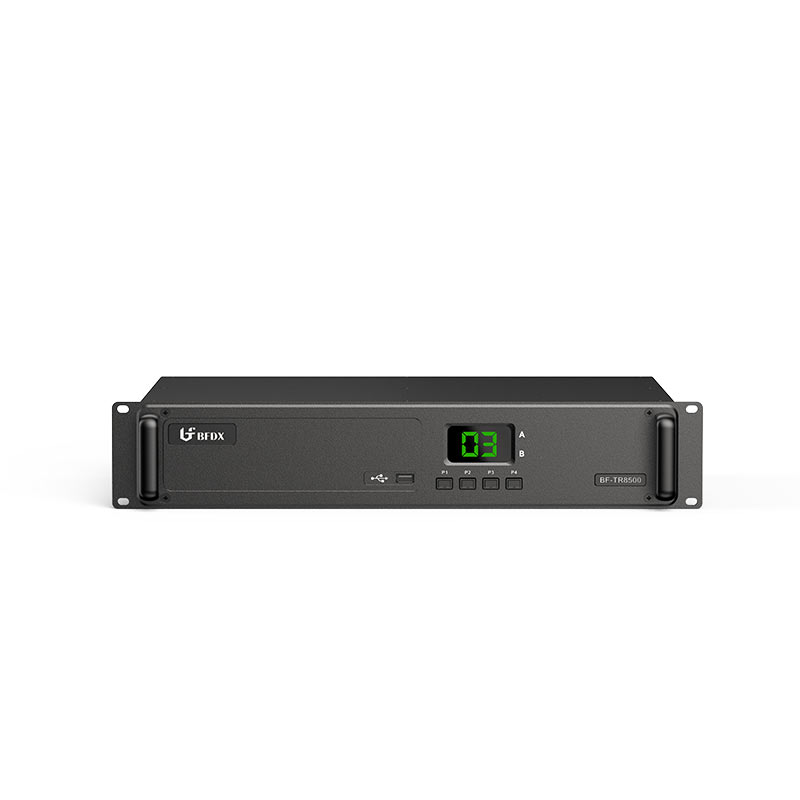

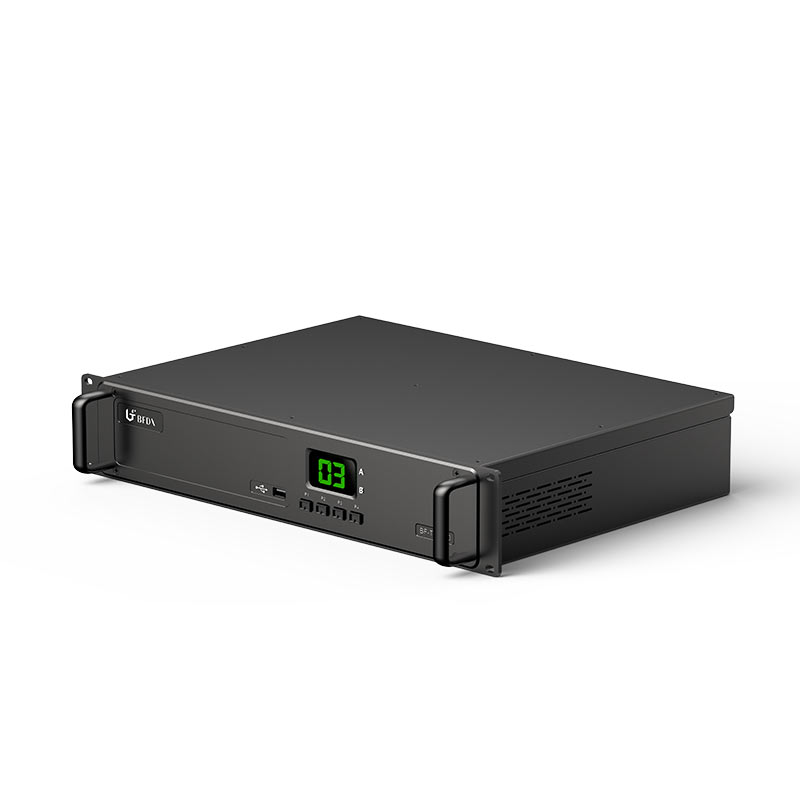

BF-TR8500數字中繼臺采用標準的19英寸2U結構，通過內置風扇，輔以整機采用金屬外殼，為產品提供散熱保障。用戶可自行配置合適的雙工器內置于機箱，無需外置占用額外空間，節省部署面積提高部署的靈活程度。
主備電源雙保障
BF-TR8500數字中繼臺標配內置電源支持通過市電交流供電或直流供電(使用蓄電池或直流電源);當交流電源中斷時，直流電源作為備份可使設備恢復正常工作，保證在應急時刻隨時待命。
空口ID鑒權
只有通過ID認證合法的終端才能啟動激活中繼臺進行語音和數據業務轉發，從而避免非法用戶竊取、占用信道資源，影響用戶的正常通信。
同頻同播(選配)
BF-TR8500數字中繼臺可選同頻同播功能，作為同頻同播的基站，僅需一組收發頻率實現廣范圍大區域的同頻覆蓋效果，有效解決頻率資源緊缺或業主對于單一頻率實現大范圍的廣域覆蓋需求。
衛星定位
BF-TR8500數字中繼臺中支持定制GPS/BDS單模或雙模衛星定位功能(同頻同播版本定位功能為標準配置，天線需另外選購)，通過定位數據拓展應用。
高效率人性化操作
1、電池浮充
當中繼臺使用交流電工作時，直流端口可提供最大1A的浮充電流為蓄電池充電，保障設備在市電中斷時候蓄電池能夠發揮備份作用。
2、USB編程
設備支持通用的USB數據接口進行編程和維護，維護人員無需為找不到專用的編程線而耽誤維護工作。
3、故障指示
當處于異常工作狀態的時候，設備將會發出故障提示音，并在數碼顯示將會提示故障代碼，便于維護人員快速確定故障原因，及時進行維護維修。
|
一般部分 |
|
|
DMR制式，支持數字常規\模擬常規，兩種模式可在終端本地菜單中切換，且模式切換終端不重啟 |
|
|
頻率范圍（可選） |
VHF：136-174MHz |
|
區域 |
1 |
|
信道數 |
99 |
|
信道間隔 |
12.5KHz /20KHz /25KHz |
|
工作電壓 |
中繼臺內置電源適配器，支持直流電的自適應切換，DC：13.6V±20% AC：100-240V |
|
電源消耗 |
＜9A |
|
天線阻抗 |
50Ω |
|
外形尺寸 |
441mm(L)*327.5 mm(W)* 88(H) |
|
重量 |
11.8Kg |
|
發射部分 |
|
|
輸出功率 |
5-50W（連續發射）（可調節） |
|
頻率穩定度 |
±0.5ppm |
|
4FSK數字調制方式 |
12.5KHz 僅數據：7K60FXD |
|
鄰道功率 |
60dB |
|
雜散射頻分量 |
-36dBm<1GHz -30dBm=>1GHz |
|
接收部分 |
|
|
靈敏度 |
≤0.2μV/BER 5% |
|
頻率穩定度 |
±0.5ppm |
|
鄰道選擇性 |
≥60dB |
|
音頻失真 |
≤3% |
|
額定音頻失真 |
≤3%（經典值） |
|
互調抗擾性 |
≥70dB |
|
雜散響應 |
≥70dB |
|
阻塞 |
≥95dB |
|
環境指標 |
|
|
工作溫度范圍 |
-30℃—+60℃ |
|
存儲溫度范圍 |
-40℃—+85℃ |
|
數據傳輸 |
采用TDMA雙時隙，支持語音通話和數據傳輸等工作模式；支持外部設備提供一條透明的通道用于數據傳輸，數據傳輸速度≥1.2kbps |
|
ESD（靜電防護等級) |
IEC 61000-4-2 （level 4） ±8kV （接觸放電） ±15kV（空氣放電） |
|
數字協議 |
ETSI-TS102 361-1,-2,-3 |
