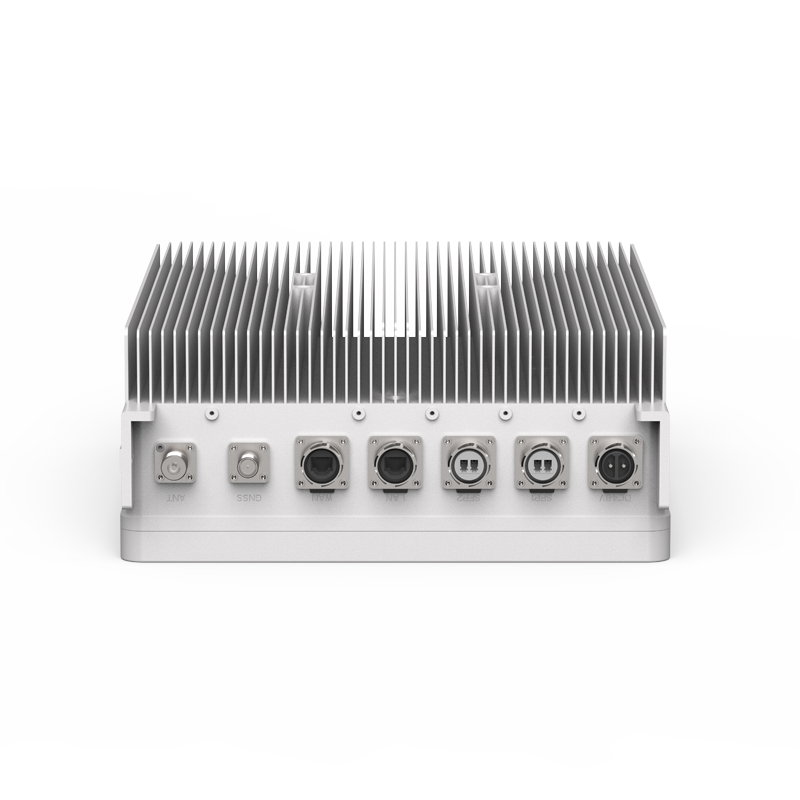

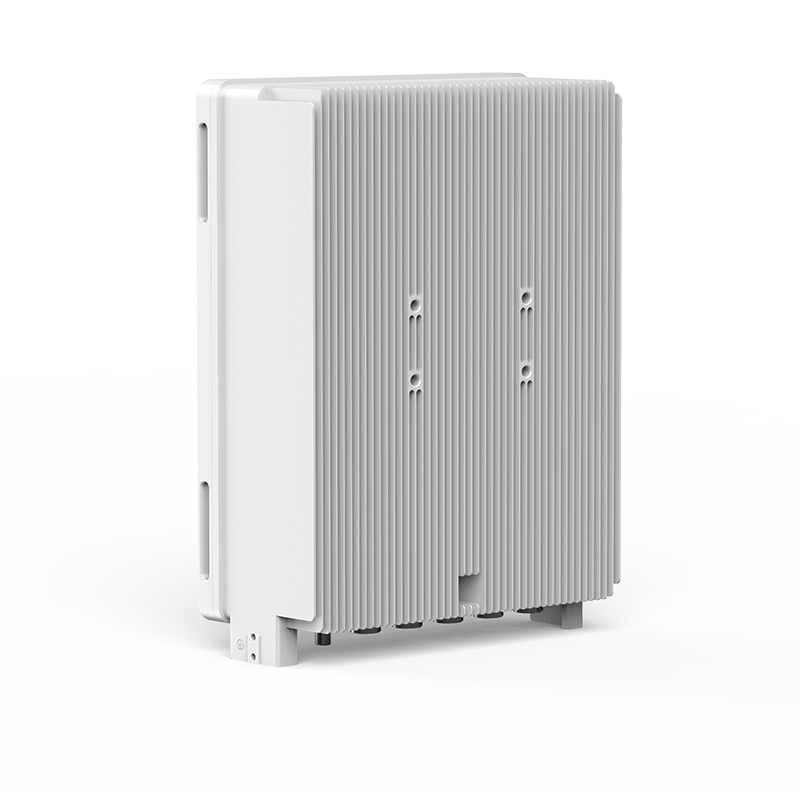

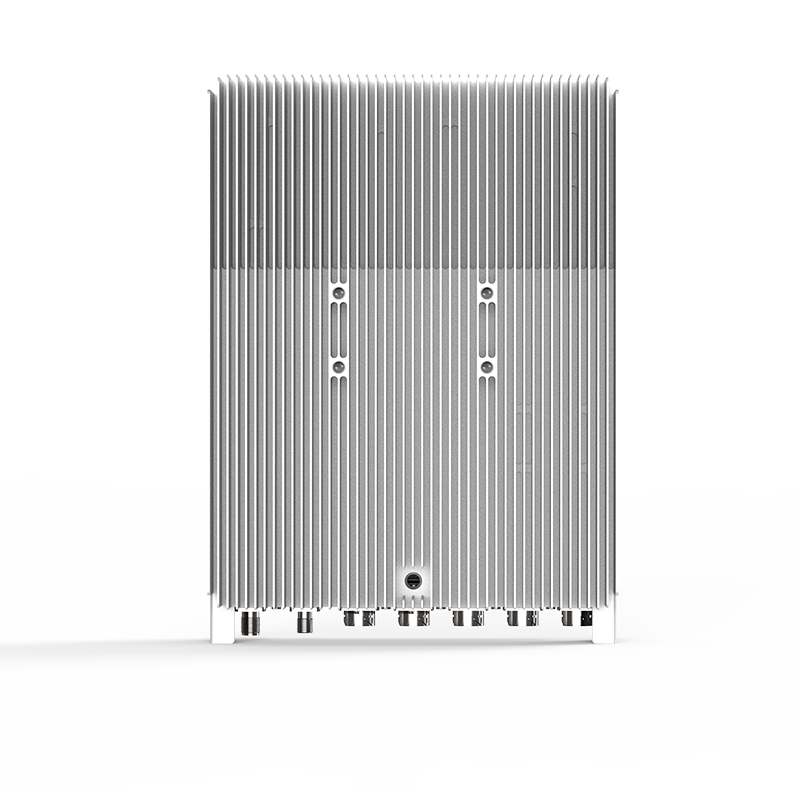

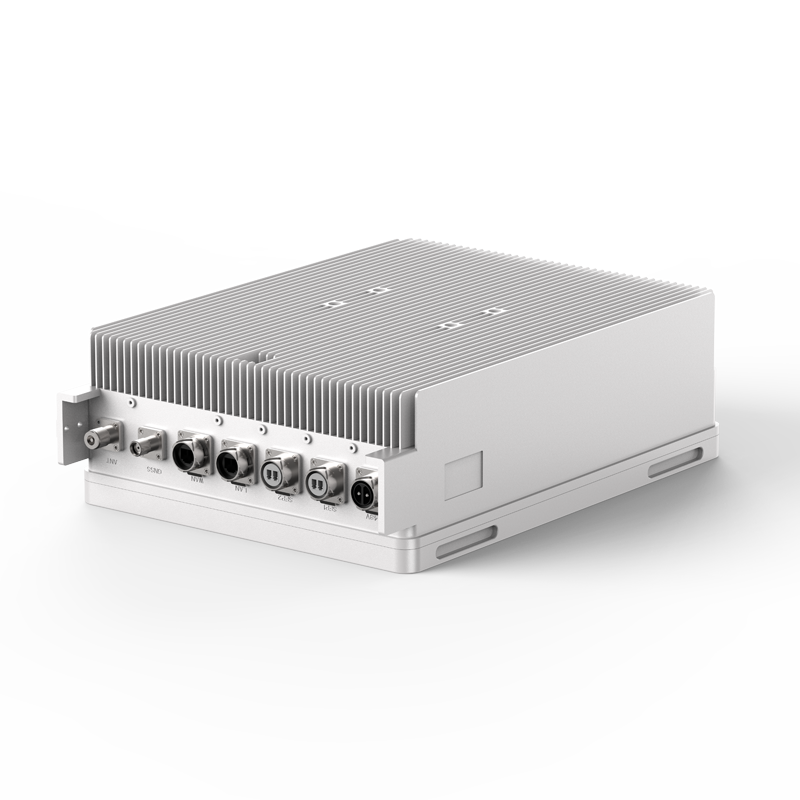

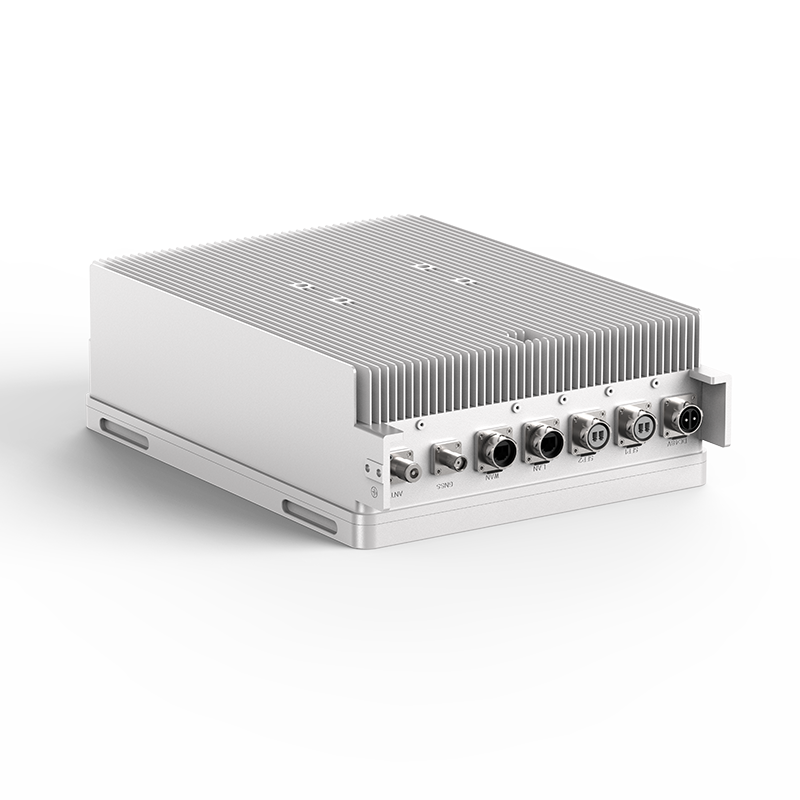

射頻拉遠單元(RRU)是分布式基站的射頻部分，產品在設計中充分考慮了用戶在業務、容量、傳輸、電源、安裝、維護等方面的需求。整機滿足IP67防塵防水等級，一體化輕量設計，支持抱桿式、掛墻式等安裝方式，便于高樓室外部署、上塔靈活部署，從而有效縮短饋線長度、減少信號損耗、擴大基站的覆蓋范圍。
IP67級防護
節省建網成本
減少信號損耗
多載頻4*20W大功率發射
支持抱桿式/掛墻式多種安裝
航空插頭設計，連接可靠性高
支持定制一體化基站，實現“零機房”建網
|
整機尺寸 |
144mm×467mm×340mm |
|
整機重量 |
≤20kg |
|
安裝方式 |
掛墻、抱桿、上塔 |
|
一般部分 |
|
|
頻率范圍 |
350-400MHz；400-470MHz |
|
調制方式 |
4FSK |
|
收發間隔 |
10MHz |
|
信道間隔 |
12.5kHz |
|
載頻數量 |
4載頻 |
|
通道數量 |
8TX;8RX |
|
工作電壓 |
+48V DC |
|
典型功耗 |
≤350W |
|
工作溫度 |
-30℃～+60℃ |
|
存儲溫度 |
-40℃～+85℃（建議0℃～40℃） |
|
工作濕度 |
5%RH～100%RH |
|
MTBF |
≥100,000小時 |
|
防護等級 |
IP67 |
|
發射部分 |
|
|
載波數 |
單RRU 4載波 |
|
頻率穩定度 |
0.5ppm |
|
最大輸出功率 |
20W/每載波 |
|
4FSK調制頻偏誤差 |
≤10% |
|
4FSK發射誤碼率 |
≤1×10-4 |
|
最大調制限制 |
±3.15kHz |
|
頻率誤差 |
±0.5×10-6 |
|
互調衰減 |
≤-70dB |
|
鄰道功率比(ACPR) |
≤-60dB @ 12.5KHz；≤-70dB @ 25KHz |
|
發射雜散 |
9.00kHz～1.00GHz:≤-36dBm；1.00GHz～12.75GHz:≤-30dBm |
|
接收部分 |
|
|
接收靈敏度 |
≤-124dBm@BER5% |
|
高電平誤碼 |
≤1×10-4 |
|
互調響應抑制 |
≥70dB |
|
阻塞 |
≥84dB |
|
雜散響應抗干擾 |
≥70dB |
|
共信道抑制 |
≥-12dB |
|
鄰道選擇性 |
≥60dB@12.5kHz |
|
傳導雜散 |
9.00kHz～1.00GHz:≤-57dBm;1.00GHz～12.75GHz:≤-47dBm |
